Пример дизайн-проекта интерьера

Титульный лист

Титульный лист с указанием адреса объекта и имени заказчика и дизайнера.

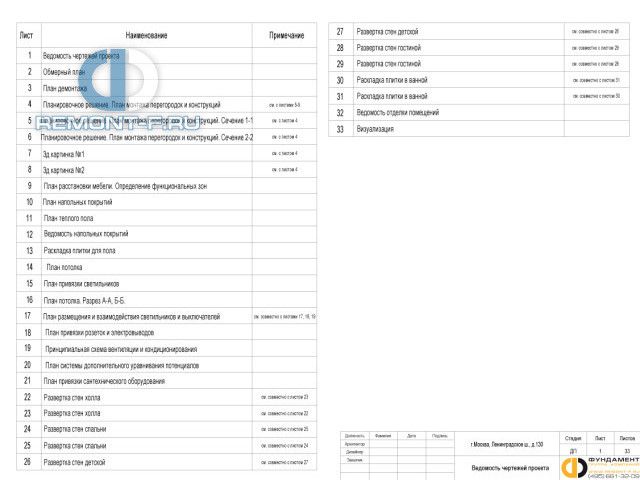

Ведомость чертежей проекта

На данной странице указывается список всех чертежей проекта с указанием номера страницы.

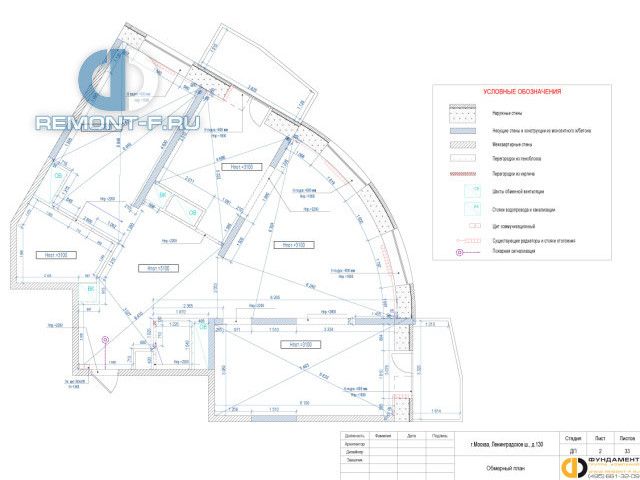

Обмерочный план с привязкой инженерных коммуникаций

Для обмера помещения дизайнер выезжает на объект, где производятся все замеры (высота потолков, размеры стен, размеры дверных и оконных проемов и т.д.). Замеры помещения и оценка его состояния позволяет эффективно распорядиться существующими ресурсами, грамотно зонировать пространство, выделить положительные стороны и скрыть возможные недостатки помещения.

После обмеров, как правило, происходит первая встреча заказчика с дизайнером, на которой по реально существующим размерам заполняется детальное техническое задание, обсуждается возможные стили, пожелания по функциональным зонам и т.п.

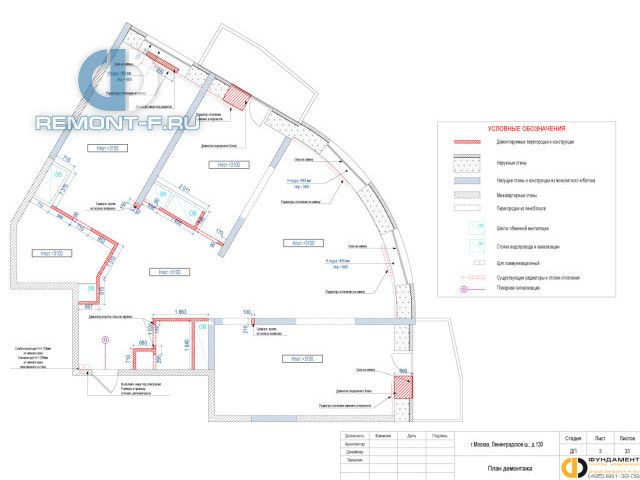

План демонтажа перегородок

После согласования финального варианта перепланировки (он будет приведен далее на странице 9) разрабатывается план демонтажа перегородок, на котором указываются все текущие стены, которые необходимо демонтировать для приближения к утвержденному планировочному решению.

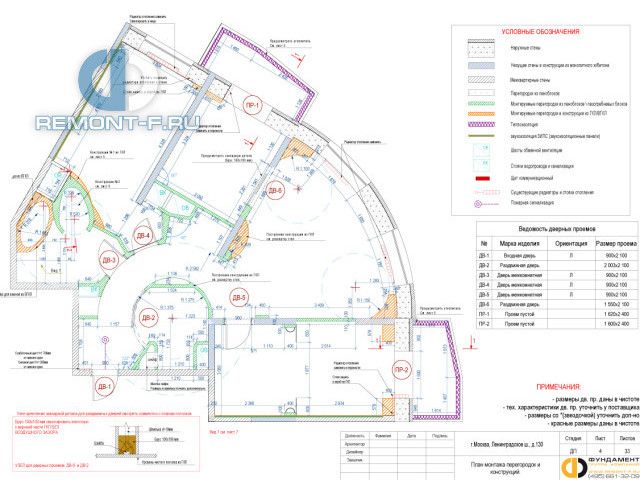

План монтажа перегородок и конструкций

После согласования финального варианта перепланировки (он будет приведен далее на странице 9) разрабатывается план монтажа перегородок и конструкций, на котором указываются все стены с указанием используемого материала, которые необходимо возвести для получения утвержденного планировочного решения.

План монтажа перегородок и конструкций (Продолжение)

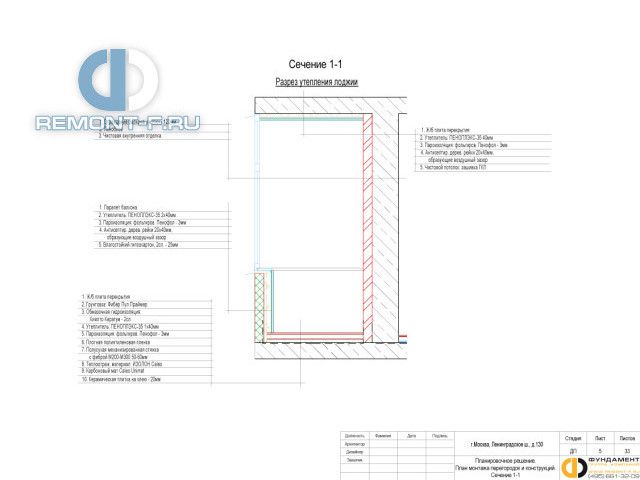

При необходимости разрабатываются дополнительные чертежи, показывающие в разрезе монтаж тех или иных конструкций с указанием используемых материалов, в данном случае разрез утепления лоджии.

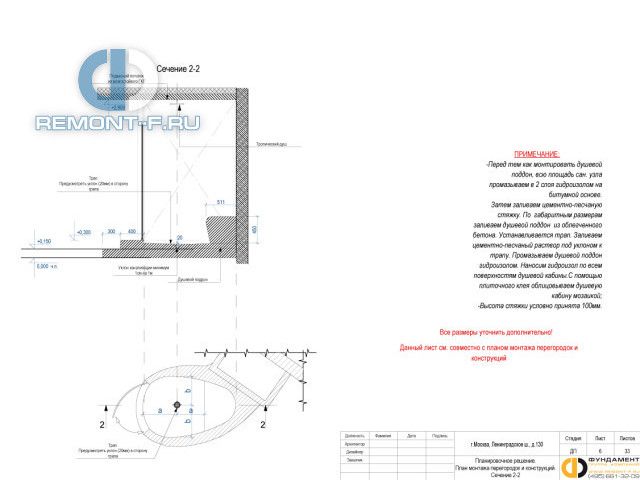

План монтажа перегородок и конструкций (Продолжение)

При необходимости разрабатываются дополнительные чертежи, показывающие в разрезе монтаж тех или иных инженерных систем, в данном случае сечение уклона канализационной трубы.

План монтажа перегородок и конструкций (Продолжение)

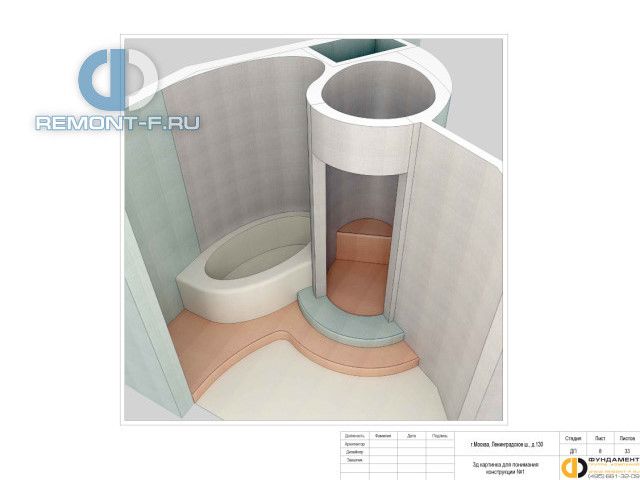

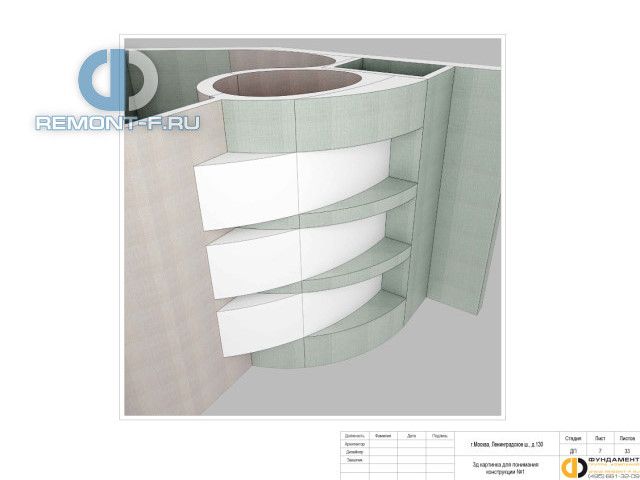

При необходимости сложные элементы монтажа отображаются в виде трехмерного эскиза. Это пока еще не трехмерная фотореалистичная визуализация – она будет показана далее. В данном случае изображена стена душевой кабинки со стороны прихожей.

План монтажа перегородок и конструкций (Продолжение)

При необходимости сложные элементы монтажа отображаются в виде трехмерного эскиза. Это пока еще не трехмерная фотореалистичная визуализация – она будет показана далее. В данном случае изображена ванная комната и душевая кабинка.

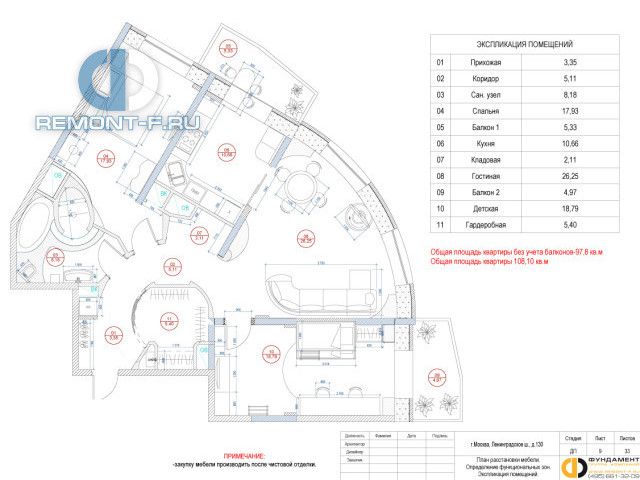

Планировочное решение

Обычно заказчику предоставляется 3-4 варианта перепланировки одного и того же интерьера. Иногда дизайнер создает больше вариантов возможной планировки. Наши дизайнеры знают законные требования и условия согласования перепланировки, поэтому не законные решения не применяются. Мебель расставляется по всем правилам юзабилити и эргономики.

На данном чертеже отображается утвержденный финальный вариант планировки с определением функциональных зон и мест расстановки мебели.

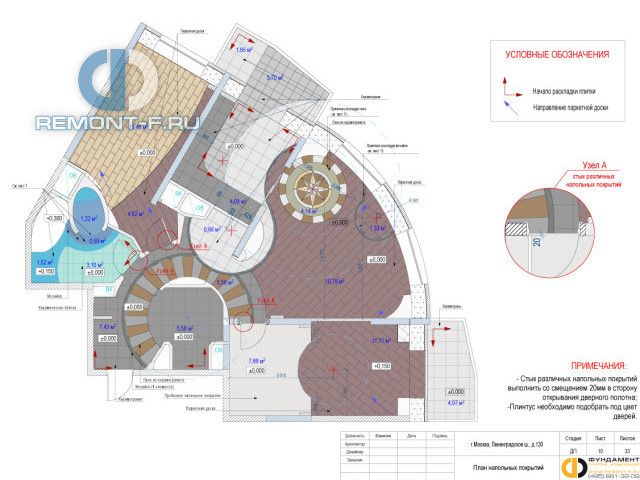

Планы напольных покрытий

На плане полов указывается, в каких помещениях, какое напольное покрытие используется (например: в кухне — керамическая плитка, в гостиной — массивная доска и т.п.), начало раскладки, высота подиумов (если они есть), линии стыковок различных видов напольных покрытий (например: керамогранита и паркета). Отдельно разрабатывается план с указанием зон подогрева напольных с покрытий (он будет приведен на следующей странице).

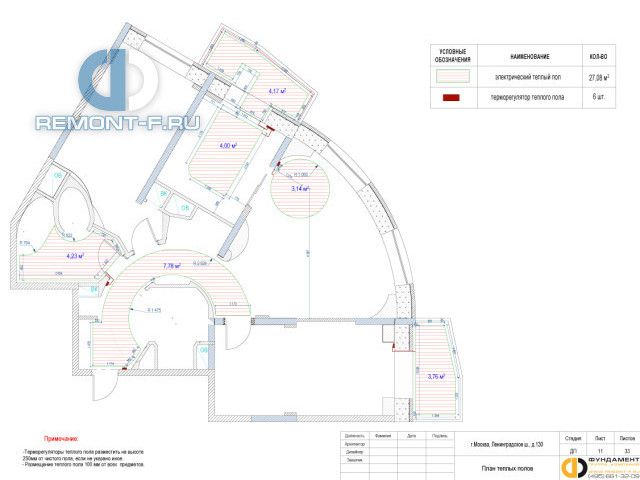

План теплых полов

На данном плане указываются места и площадь расположения электрических теплых полов и терморегуляторов.

Расположение теплых полов указывается в соответствии со СНИПами и технологическими особенностями их монтажа (необходимость отступов от стен, необходимость подогрева утепленных помещений, запрет расположения теплых полов под мебелью и т.п.).

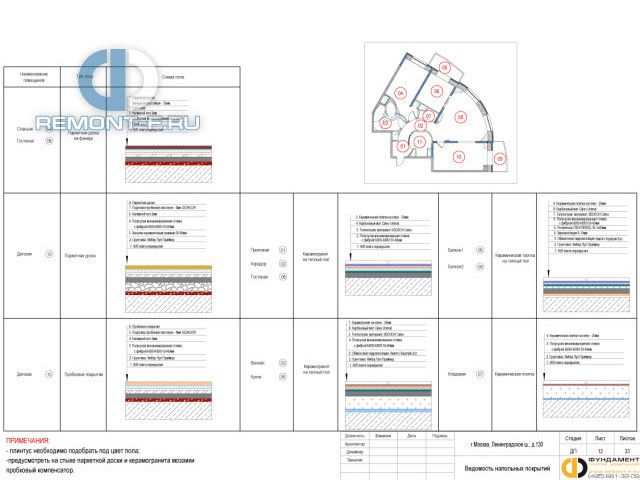

Ведомость напольных покрытий

На данном листе указываются схемы монтажа полов для разных помещений, с указанием толщины каждого слоя и используемые материалы. Например, в гостиной используется паркетная доска, под ней – фанера, грунтовка, наливной пол, полусухая стяжка, грунтовка и, наконец, плита перекрытия.

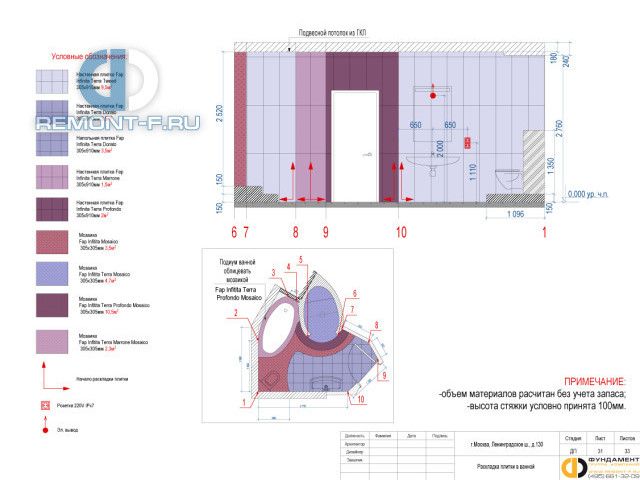

Раскладка плитки пола

На раскладках показывается расположение плитки и керамогранита, вставок бордюров, декоративных элементов, начало раскладки в сочетании с окружающей мебелью и сантехническим оборудованием.

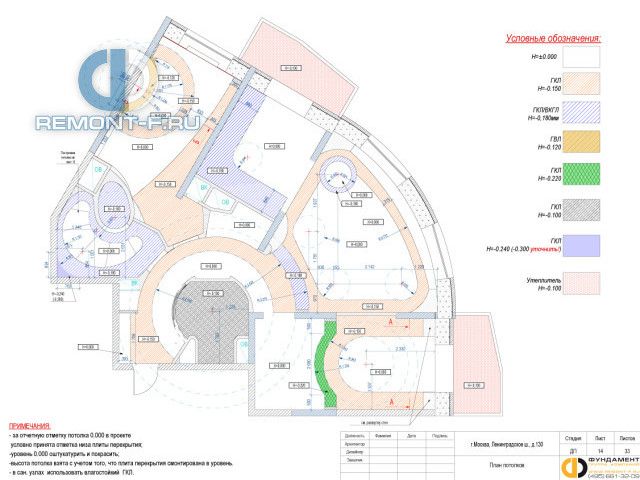

План потолков

На планах потолков указывается, где будут использоваться подвесные или натяжные конструкции, их конфигурация, размеры, высоты потолков. Обязательно указываются разрезы потолка, размещение карнизов и используемые материалы.

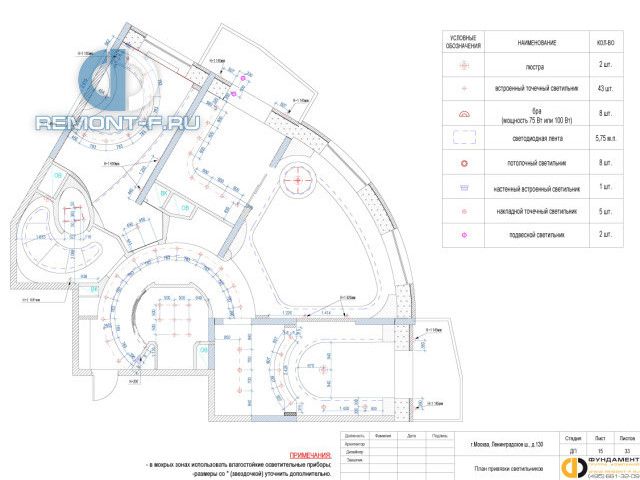

План привязки светильников

На данном плане указываются места расположения люстр, светильников, светодиодной ленты, бра и т.п. с указанием привязок мест их монтажа к ближайшим стенам и углам.

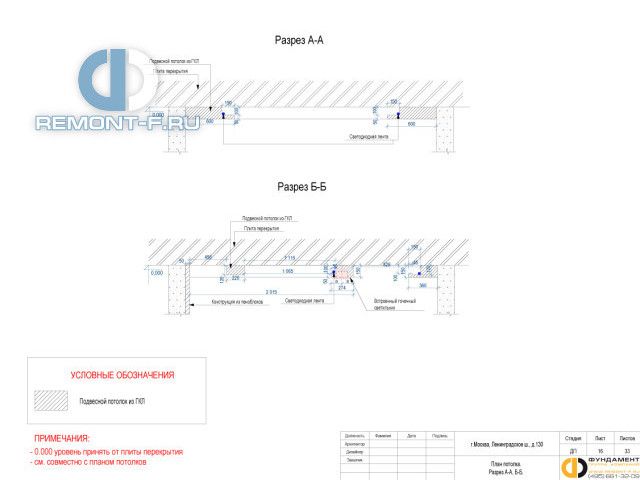

План потолков. Разрезы

На разрезах потолков отрисовываются многоуровневые потолки в виде сечения с указанием размеров и высот их монтажа и мест расположения осветительных приборов.

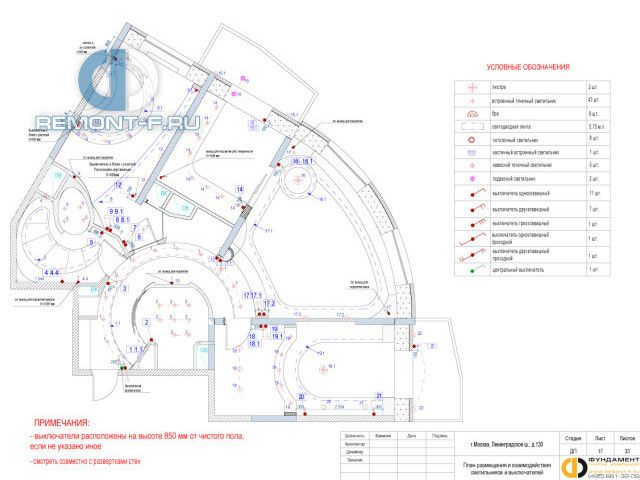

План взаимодействия светильников и выключателей

На данном плане указываются все выключатели (обычные, проходные, перекрестные) с указанием мест их монтажа и групп их взаимодействия со светильниками.

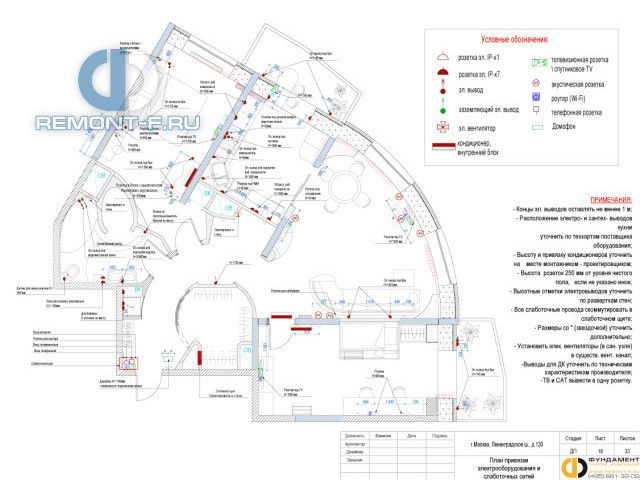

План привязки электрооборудования и слаботочных сетей

На данном плане отображаются места расположения и привязки розеток, электро-выводов и прочего электрооборудования, а также слаботочных сетей (интернет, телефон, ТВ, домофон, аудио-видео выводы и т.п.).

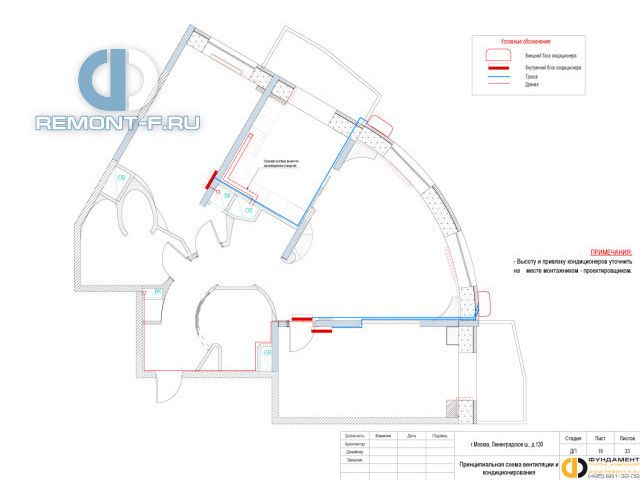

Принципиальная схема вентиляции и кондиционирования

На данном плане указываются места расположения внутренних и внешних блоков кондиционирования, расположения трассы и дренажа.

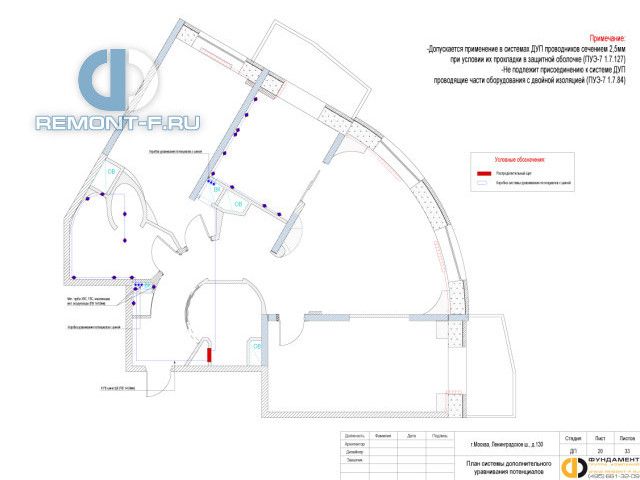

План системы дополнительного уравнивания потенциалов

КУП (коробка уравнивания потенциалов) – это соединительное устройство проводов заземления от шины заземления электрического щита до токопроводящих элементов доступных прикосновению (корпус стиральной машины, трубы горячего и холодного водоснабжения, металлические короба вентиляционных систем и т.д.) расположенных во влажном помещении.

На данном плане указывается места установки КУП, обычно в вентиляционных и сантехнических коробах, и принципиальная схема разводки заземляющего кабеля к электро-потребителям в мокрых зонах.

КУП является дополнительным контуром заземления и предназначен для защиты от поражения электрическим током.

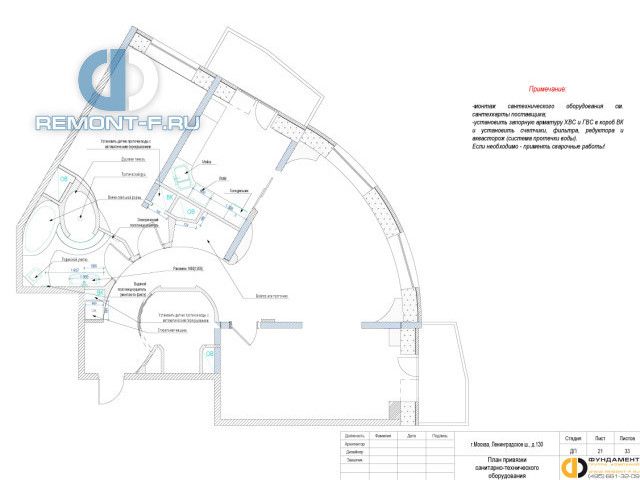

План привязки санитарно-технического оборудования

На плане сантехнического оборудования указываются места расположения и привязки устройств потребления системы водоснабжения (унитазы, ванные, смесители, стиральные и посудомоечные машины и т.п.).

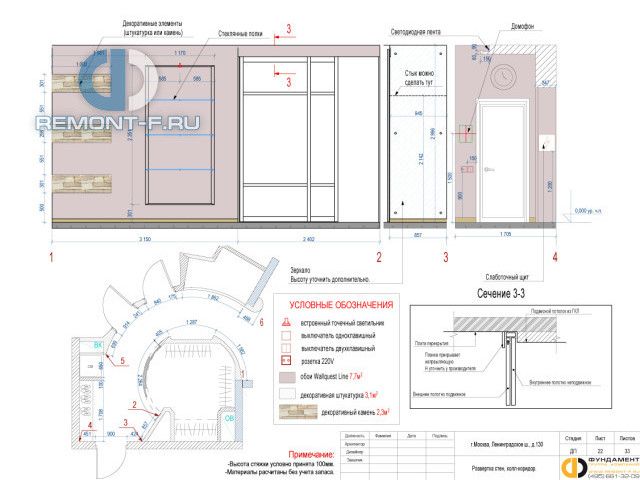

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в коридоре.

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в коридоре.

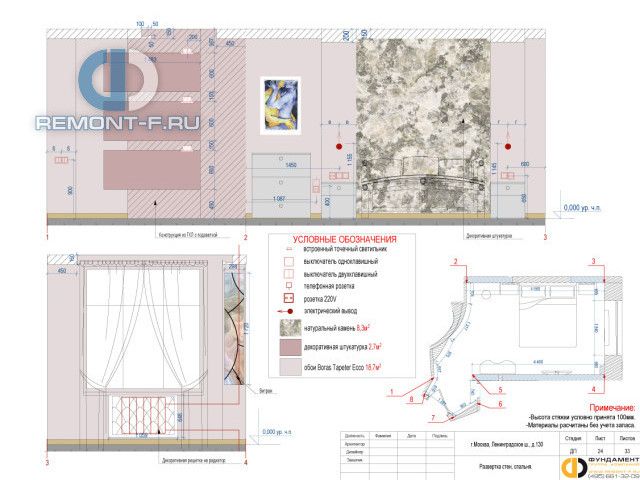

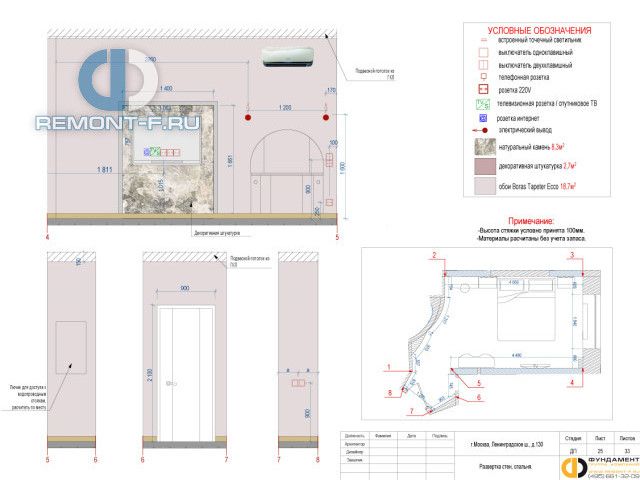

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в спальне.

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в спальне.

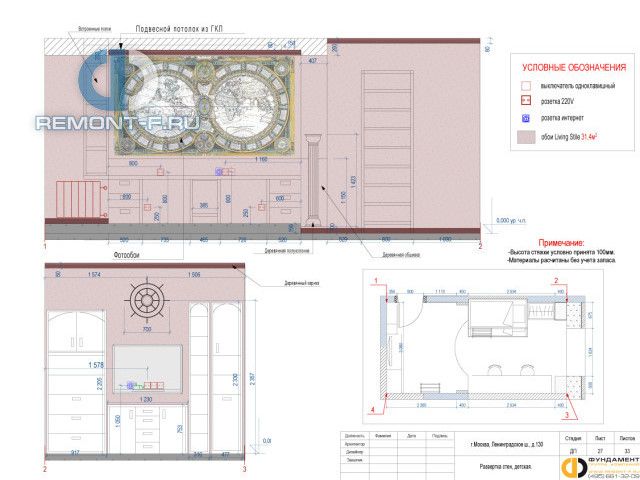

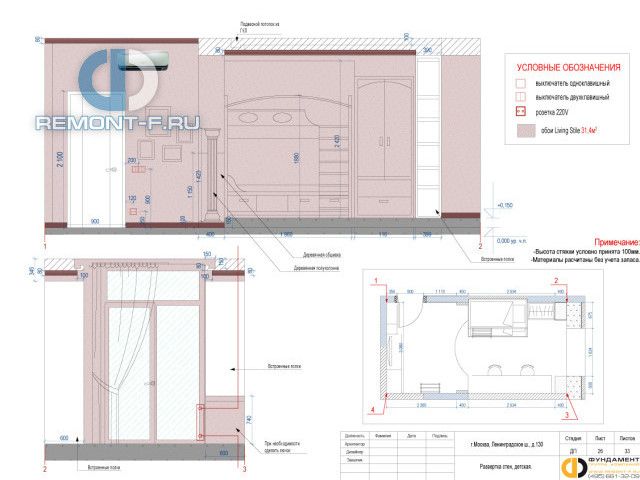

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в детской комнате.

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в детской комнате.

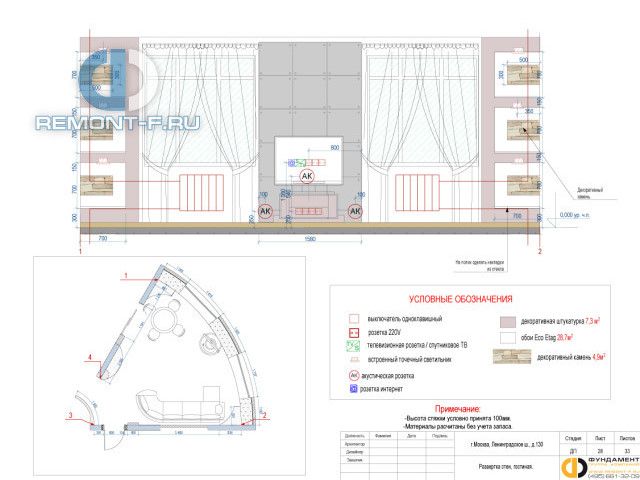

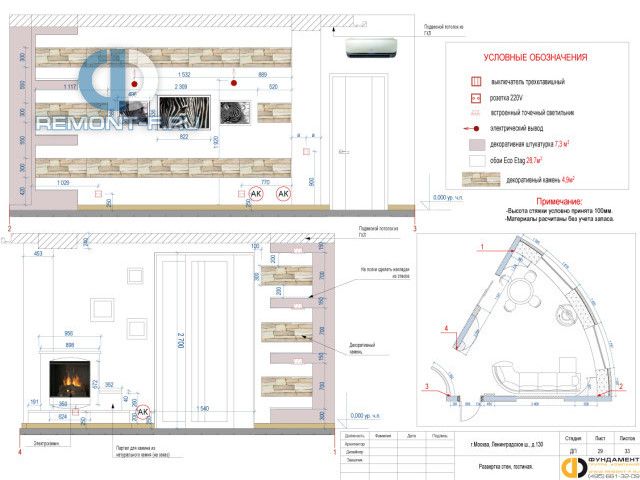

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в гостиной.

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в гостиной.

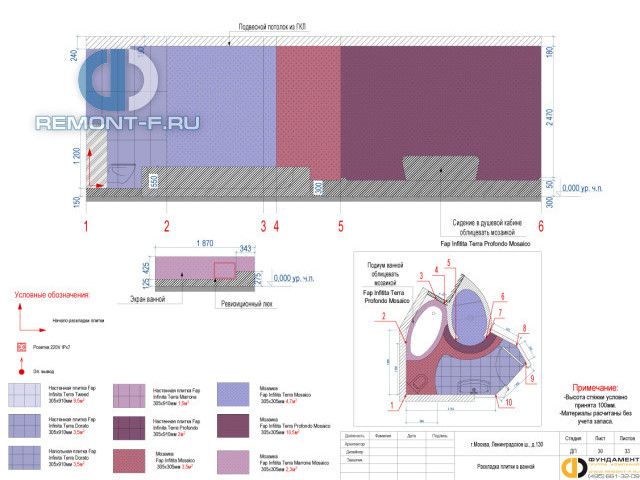

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в ванной комнате.

Развертка стен

На развертках показываются стены в виде, как их можно было бы увидеть со стороны. На развертках показываются места расположения и привязки декоративных перегородок, ниши, подсветки, расположение мебели вдоль стен, т.е. все то, что невозможно увидеть на планах сверху.

В данном случае приведена развертка стены в ванной комнате.

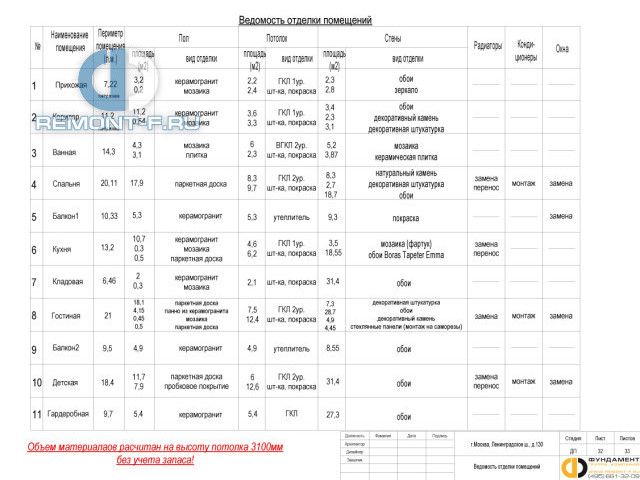

Ведомость отделки помещений

В ведомости указываются, какие материалы, и в каком объеме применяются для отделки стен, пола и потолка.

Для составления ведомости отделки дизайнер выполняет качественный расширенный поиск требуемых материалов по эстетическим, техническим и ценовым параметрам, расчет необходимого количества материалов, учитывая подрезку и особенности работы с данным видом продукции. Подбор материалов осуществляется как по каталогам и интернету, так и с выездами дизайнера в строительные магазины.

Трехмерная (3D) фотореалистичная визуализация интерьера

Для каждого помещения разрабатывается трехмерная модель с выбранными материалами и реалистичным освещением. Данная модель отрисовывается (рендерится) обычно в двух ракурсах на каждое помещение, что дает заказчику увидеть, как в его доме будут сочетаться разные материалы, цвета, стили, мебель.

В данном случае приведена гостиная при дневном освещении.

Трехмерная (3D) фотореалистичная визуализация интерьера

Гостиная при вечернем свете.

Трехмерная (3D) фотореалистичная визуализация интерьера

Гостиная при дневном свете с включенной светодиодной лентой.

Трехмерная (3D) фотореалистичная визуализация интерьера

Гостиная при вечернем свете с включенной светодиодной лентой и точечными светильниками.

Трехмерная (3D) фотореалистичная визуализация интерьера

Гостиная при вечернем свете с включенной светодиодной лентой и точечными светильниками со стороны коридора.

Трехмерная (3D) фотореалистичная визуализация интерьера

Гостиная с включенной светодиодной подсветкой в белом варианте.

Трехмерная (3D) фотореалистичная визуализация интерьера

Вид из гостиной на колонну в холле, выполненную под мрамор.

Трехмерная (3D) фотореалистичная визуализация интерьера

Вид на гостиную и холл.

Трехмерная (3D) фотореалистичная визуализация интерьера

Вариант визуализации холла с колонной, выполненной в зеленом цвете.

Трехмерная (3D) фотореалистичная визуализация интерьера

Гостиная. Вид на диван.

Трехмерная (3D) фотореалистичная визуализация интерьера

Вариант визуализации холла с колонной, выполненной в белом цвете.

Трехмерная (3D) фотореалистичная визуализация интерьера

Вид из холла на диван в гостиной без включенного освещения.

Трехмерная (3D) фотореалистичная визуализация интерьера

Спальня с витражным потолком и декоративным камнем. Утвержденный вариант.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант цветового решения спальни.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант цветового решения спальни.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант цветового решения спальни.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант цветового решения спальни.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант цветового решения спальни.

Трехмерная (3D) фотореалистичная визуализация интерьера

Вторая спальня с закрытыми нишами и потолком со светодиодной подсветкой. Утвержденный вариант.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант второй спальни с открытыми нишами и витражным потолком.

Трехмерная (3D) фотореалистичная визуализация интерьера

Утвержденный вариант второй спальни с другого ракурса.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант второй спальни с другого ракурса.

Трехмерная (3D) фотореалистичная визуализация интерьера

Промежуточный вариант второй спальни с другого ракурса.

Трехмерная (3D) фотореалистичная визуализация интерьера

Кухонная и столовая зоны.

Трехмерная (3D) фотореалистичная визуализация интерьера

Кухонная и столовая зоны с другого ракурса.

Трехмерная (3D) фотореалистичная визуализация интерьера

Детская комната мальчика, выполненная в морском стиле.

Трехмерная (3D) фотореалистичная визуализация интерьера

Детская комната мальчика, выполненная в морском стиле с другого ракурса.

Трехмерная (3D) фотореалистичная визуализация интерьера

Эскиз ванной комнаты в зелено-желтых тонах.

Трехмерная (3D) фотореалистичная визуализация интерьера

Эскиз ванной комнаты в синих тонах.

Трехмерная (3D) фотореалистичная визуализация интерьера

Эскиз ванной комнаты в синих и серых тонах.

Трехмерная (3D) фотореалистичная визуализация интерьера

Эскиз ванной комнаты в зелено-желтых тонах.

Трехмерная (3D) фотореалистичная визуализация интерьера

Холл с видом на гардероб.

Трехмерная (3D) фотореалистичная визуализация интерьера

Холл с видом на зеркало.

Трехмерная (3D) фотореалистичная визуализация интерьера

Холл с видом на гардероб и столовую зону.

Трехмерная (3D) фотореалистичная визуализация интерьера

Холл с видом на входную дверь.
